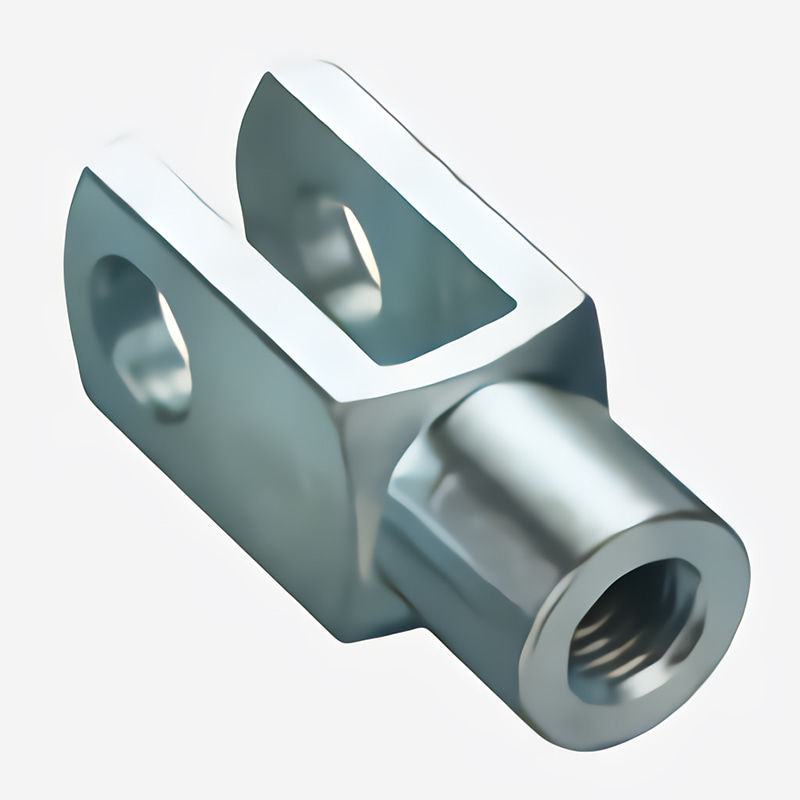

Стандарт DIN 71752 Вилка, M18-M48

[email protected] Связаться с нами

PREV：Складной пружинный болт
NEXT：Стандарт DIN 71752 Вилка, M4-M16

Описание
Дополнительная информация
Обратная связь

Деталь №	Габаритные размеры мм													Масса кг
	d1	грамм	а1	а2	б1	Би 2	d2	d3	ф	L1	L2	L3	р
	H9	±0,5	h11	0.50 -0,20	Б13	0.70 -0,15	d2	±0,3	±0,2	±0,5	±0,4	±0,3	±0,5
G18X36	18	36	36	36	18	18	М18Х2,5	30	1.0	94	72	27	1.5	0.39
G18X36FG	18	36	36	36	18	18	М18Х1,5	30	1.0	94	72	27	1.5	0.39
G20X40	20	40	40	40	20	20	М20Х2,5	34	1.0	105	80	30	1.5	0.55
G20X40FG	20	40	40	40	20	20	М20Х1,5	34	1.0	105	80	30	1.5	0.55
G20X80	20	80	40	40	20	20	М20Х2,5	34	1.0	145	120	30	1.5	0.80
G20X80FG	20	80	40	40	20	20	М20Х1,5	34	1.0	145	120	30	1.5	0.80
G25X50	25	50	50	50	25	25	М24Х3	42	1.5	132	100	36	1.5	1.10
G25X50FG	25	50	50	50	25	25	М24Х2	42	1.5	132	100	36	1.5	1.10
G28X56	28	56	55	55	28	28	М27Х3	48	1.5	148	112	40	2.0	1.50
G28X56FG	28	56	55	55	28	28	М27Х2	48	1.5	148	112	40	2.0	1.50
G30X54FG	30	54	55	55	30	30	М27Х2	48	1.5	148	110	40	2.0	1.44
G30X60	30	60	60	60	30	30	М30Х3,5	52	1.5	160	120	42	2.0	1.97
G30X60FG	30	60	60	60	30	30	М30Х2	52	1.5	160	120	42	2.0	1.97
Г35С54ФГ	35	54	70	70	35	35	М36Х2	60	2.0	188	144	54	3.0	2.93
G35X72	35	72	70	70	35	35	М36Х4	60	2.0	188	144	54	3.0	2.93
G35X72FG	35	72	70	70	35	35	М36Х2	60	2.0	188	144	54	3.0	2.93
G36X72	35	72	70	70	36	36	М36Х4	60	2.0	188	144	54	3.0	2.93
Г36С72ФГ	35	72	70	70	36	36	М36Х2	60	2.0	188	144	54	3.0	2.93
G40X84FG	40	84	85	85	40	40	М42Х2	70	3.0	232	168	63.5	5.0	5.64
G42X84	42	84	85	85	42	42	М42Х4,5	70	3.0	232	168	63.5	5.0	5.34
G42X84FG	42	84	85	85	42	42	М42Х2	70	3.0	232	168	63.5	5.0	5.34
Г50С96	50	96	96	96	50	50	М48Х5	80	3.0	265	192	73	5.0	7.86
G50X96FG	50	96	96	96	50	50	М48Х2	80	3.0	265	192	73	5.0	7.86

Техническое состояние:
1. Стандарт: DIN71752
2. Если это левая резьба, то суффикс «LH» будет добавлен к номеру детали в качестве знака резьбы, например «G4X8LH».
3. Материал: Fe360B; Альтернативный материал: ASTM 1020,1045, нержавеющая сталь AISI304.
4. Обработка поверхности: Белая оцинкованная, Альтернатива: Желтая оцинкованная,
